3D bzw. CAD-Vorlage:
29 Stk. Gebotszeichen nach DIN EN ISO 7010
mit 1x Click, das richtige Zeichen in der richtigen Größe konfigurierbar.

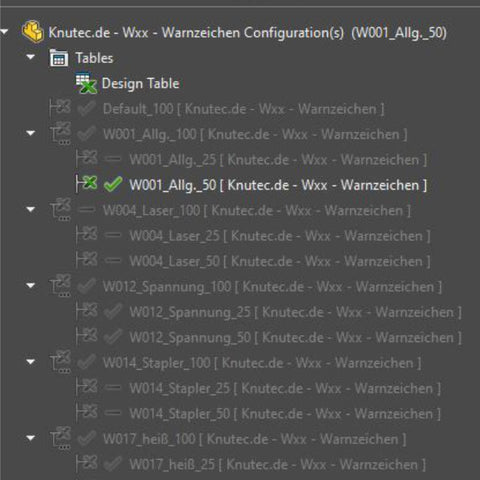

Funktioniert ab Solidworks Version 20.
Alle Zeichen sind im 3D konstruiert worden, es ist kein Image auf dem Zeichen positioniert.
DIN EN ISO 7010 - Graphische Symbole – Sicherheitsfarben und Sicherheitszeichen –
Registrierte Sicherheitszeichen (ISO 7010:2019)
ASR A1.3:2013 - Sicherheits- und Gesundheitsschutzkennzeichnung
Schon während der Konstruktion wissen, wo welches Piktogramm hinkommt und welche Größe an welche Position passt.
Aktuelle Größen, Seitenlänge: 25 mm, 50mm, 100mm, 200 mm
Paket enthält folgende Zeichen:
| M001 |
Allgemeines Gebotszeichen |
| M002 |
Anleitung beachten |
| M003 |
Gehörschutz benutzen |
| M004 |
Augenschutz benutzen |
| M005 |
Vor Benutzung erden |
| M006 |
Netzstecker ziehen |
| M007 |
Weitgehend lichtundurchlässigen Augenschutz benutzen |
| M008 |
Fußschutz benutzen |
| M009 |
Handschutz benutzen |
| M010 |
Schutzkleidung benutzen |
| M011 |
Hände waschen |
| M012 |
Handlauf benutzen |
| M013 |
Gesichtsschutz benutzen |
| M014 |
Kopfschutz benutzen |
| M015 |
Warnweste benutzen |
| M016 |
Maske benutzen |
| M017 |
Atemschutz benutzen |
| M018 |
Auffanggurt benutzen |
| M019 |
Schweißmaske benutzen |
| M020 |
Rückhaltesystem benutzen |
| M021 |
Vor Wartung oder Reparatur freischalten |
| M023 |
Übergang benutzen |
| M024 |
Fußgängerweg benutzen |
| M027 |
Absperrung prüfen |
| M028 |
Verschlossen halten |
| M029 |
Akustisches Signal geben |
| M030 |
Abfallbehälter benutzen |
| M031 |
Schutzhaube der Tischkreissäge benutzen |
| M032 |
Antistatisches Schuhwerk benutzen |
Bei älteren Solidworks Versionen als SW20, funktioniert das nicht!
